We Are Producing Heavy-Duty Industrial Valves Since 1979

VANASAN Cast & Forged Steel Valves

ASA 150 - 300 - 600

These types of valves prevents flow and fully closes in case the direction changes to reserve direction for any reason.

The pressure difference in the desired direction open and disc (or clapet) which lets the fluid to flow with very little friction loss.

They can be used in both horizontal or vertical lines.

They are especially suitable for low flow rates.

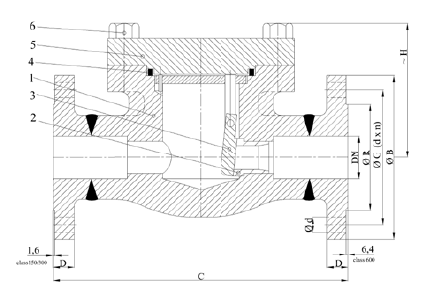

  ASA 150 Figure V 4100
          Size   C   H   D   Ø R   Ø G   Ø B   App. W
  inch   DN   mm   mm   mm   mm   mm   mm   kg
  ½   15   108   47   11,2   34,9   60,3   89   2,2
  ¾   20   117,5   53   12,7   42,9   69,8   99   2,9
  1   25   127   69   14,3   50,8   79,4   108   4,6
  1 ¼   32   140   105   15,9   63,5   88,9   117   9,1
  1 ½   40   165   105   17,5   73   98,4   127   9,8
  2   50   203   131   19,1   92,1   120,6   152   14,5


  ASA 300 Figure V 4101
          Size   C   H   D   Ø R   Ø G   Ø B   App. W
  inch   DN   mm   mm   mm   mm   mm   mm   kg
  ½   15   152,5   47   14,2   34,9   66,7   95   4,2
  ¾   20   178   53   15,7   42,9   82,6   117   5
  1   25   203   69   17,5   50,8   88,9   124   6,5
  1 ¼   32   216   105   19   63,5   98,4   133   11,1
  1 ½   40   228,5   105   20,6   73   114,3   156   13
  2   50   266,5   131   22,4   92,1   127   165   17


  ASA 600 Figure V 4102
          Size   C   H   D   Ø R   Ø G   Ø B   App. W
  inch   DN   mm   mm   mm   mm   mm   mm   kg
  ½   15   165   47   14,2   34,9   66,7   95   4,2
  ¾   20   190,5   53   15,7   42,9   82,6   117   5,4
  1   25   216   69   17,5   50,8   88,9   124   7,5
  1 ¼   32   228,5   105   20,6   63,5   98,4   133   12,7
  1 ½   40   241,5   105   22,4   73   114,3   156   15
  2   50   292   131   25,4   92,1   127   165   20

82 KB - VIEW PDF

Forged Steel Check Valves

ASA 150 - 300 - 600 / PDF

  82 KB - VIEW PDF
