VANASAN Cast & Forged Steel Valves

ASA 150

These types of valves are used in flows where no or minimum pressure drop is desired.

This type fully opens or closes the flow.

If used partially open the flowing fluid will vibrate the gate and this will lead to erosion and mechanical failures.

Throtting is not possible with gate valves.

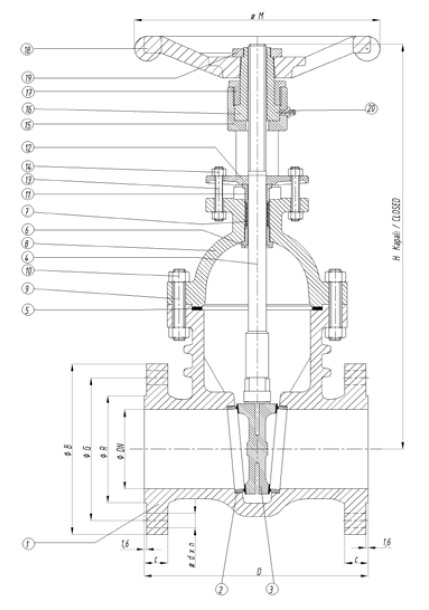

  PART NAME
 1    Body   Cast Steel
 2    Body Ring   Carbon Steel
 2a    Body Ring Face   Stainless Steel
 3    Wedge   Cast Steel
 3a    Wedge Seat Face   Stainless Steel
 4    Stem   Stainless Steel
 5    Gasket ASA 150   Spiral Wound Gasket
 6    Back Seat Ring   Stainless Steel
 7    Packing   Graphite
 8    Bonnet   Cast Steel
 9    Bonnet Stud-Bolt   CrMo Steel
 10    Bonnet Bolt Nut   Carbon Steel
 11    Packing Gland   Stainless Steel
 12    Gland   Carbon Steel
 13    Gland Bolt   Cast Steel
 14    Gland Bolt Nut   Cast Steel
 15    Yoke   Carbon Steel
 16    Stem Bushing   Bronze
 17    Bushing Nut   Carbon Steel
 18    Handwheel   Ductile Iron
 19    Handwheel Nut   Carbon Steel
 20    Grease Fitting   Carbon Steel
 21    Name Plate   Aluminium
  ASA 150 Figure V 2010
          Size   Ø B   Ø G   Ø R   C   Ø dxn   D   H   Ø M   App. W
  inch   mm   mm   mm   mm   mm   mm   mm   mm   mm   kg
  2   50   152,4   120,6   92   19,1   19 x 4   177,8   345   200   19
  2 ½   65   177,8   139,7   104,8   22,3   19 x 4   190,5   350   200   26
  3   80   190,5   120,6   152,4   127   23,9   19 x 4   203,2   415   230
  4   100   228,6   190,5   157,2   23,9   19 x 8   228,6   470   250   51
  5   125   254   215,9   185,7   23,9   22,2 x 8   254   550   300   75
  6   150   279,4   241,3   215,9   25,4   22,2 x 8   266,7   575   300   77
  8   200   342,9   298,4   269,9   28,6   22,2 x 8   292,1   740   350   112
  10   250   406,4   362   323,8   30,2   25,4 x 12   330,2   910   400   178
  12   300   482,6   431,8   381   31,8   25,4 x 12   355,6   1040   500   335
  14   350   533,4   476,2   412,8   35   28,5 x 12   381   1160   500   520
  16   400   596,9   539,8   469,9   36,6   28,5 x 16   406,4   1370   600   550
  18   450   635   577,8   533,4   39,7   31,8 x 16   431,8   1475   700   770
  20   500   698,5   635   584,2   42,9   31,8 x 20   457,2   1650   700   900
  24   600   812,8   749,3   692,2   47,7   35 x 20   508   2120   800   1250
  26   650   870   806,4   749,3   68,3   35 x 24   558,8   2305   800   1800
  28   700   927,1   863,6   800   71,4   35 x 28   610   2540   800   2150
  30   750   984,2   914,4   857,2   74,7   35 x 28   610   2590   800   2700
  32   800   1060,4   977,9   914,4   57,1   41,1 x 28   711,2   2800   800   2420
  36   900   1168,4   1085,8   1022,3   90,4   41,1 x 32   711,2   3080   800   3200
