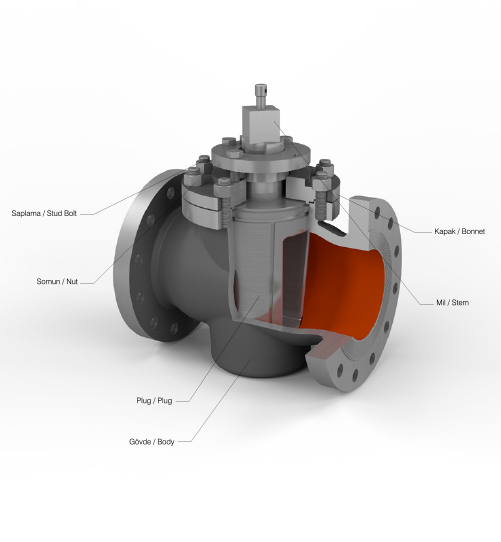

VANASAN Cast & Forged Steel Valves

ASA 150 - 300

These types of valves opening and closing by quarter turn.

They provide high seal and flow capacity.

They are operated in both directions.

It is suitable to use as by-pass valve rather than providing high seal.

Due to the seal is provided by seating of plug and housing together exactly, being clean of the pipeline and not to enter any kind of solid particle between plug and housing are important.

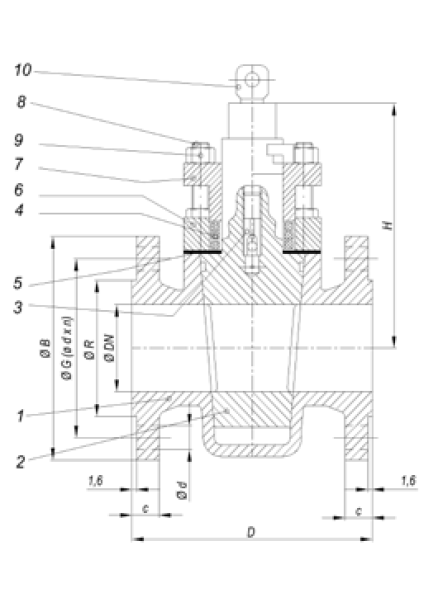

  PART NAME
 1    Body   Cast Steel
 2    Plug   Cast Steel
 3    Check Valve   Stainless Steel
 4    Packing   Graphite
 5    Gasket   Spiral Wound Gasket
 6    Bonnet   Cast Steel
 7    Gland   Cast Steel
 8    Gland & Bonnet Stud Bolt   CrMo Steel
 9    Nut   Carbon Steel
 10    Lubricant Screw   Stainless Steel
 11    Name Plate   Aluminium

  Class 125 lb / Class 150 lb / Flat Face / Raised Face
          Size   Ø B   Ø G   Ø R   Ø d   C   D   H   App. W
  inch   mm   mm   mm   mm   mm   mm   mm   Short Pattern   kg
  1   25   108   79,4   50,8   15,8   14,3   140   110   6,5
  1 ½   40   127   98,4   73   15,8   17,5   165   135   15
  2   50   152   120,6   92,1   19   19,1   178   200   19
  3   80   191   152,4   127   19   23,9   203   260   36
  4   100   229   190,5   157,2   19   23,9   (228,6)(305)   295   82
  6   150   279   241,3   215,9   22,2   25,4   267   345   100
  8   200   343   298,4   269,9   22,2   28,6   292   385   215
  10   250   406   362   323,8   25,4   30,2   330,2   450   240
  12   300   483   431,8   381   25,4   31,8   356   550   350


  ASA 150 Figure V 6010
          Size   Ø B   Ø G   Ø R   Ø d   C   D   H   App. W
  inch   mm   mm   mm   mm   mm   mm   mm   Regular Pattern   kg
  1   25   108   79,4   50,8   15,8   14,3   140   110   9
  1 ½   40   127   98,4   73   15,8   17,5   165   135   15
  2   50   152   120,6   92,1   19   19,1   203   200   23
  3   80   191   152,4   127   19   23,9   241   260   40
  4   100   229   190,5   157,2   19   23,9   305   295   125
  6   150   279   241,3   215,9   22,2   25,4   394   345   172
  8   200   343   298,4   269,9   22,2   28,6   457,2   385   227
  10   250   406   362   323,8   25,4   30,2   533,4   450   508
  12   300   483   431,8   381   25,4   31,8   609,6   550   653


  ASA 300 Figure V 6020
          Size   Ø B   Ø G   Ø R   Ø d   C   D   H   App. W
  inch   mm   mm   mm   mm   mm   mm   mm   Short & Regular Pattern   kg
  1   25   124   88,9   50,8   19   17,5   159   110   11
  1 ½   40   156   114,3   73   22,2   20,6   191   135   18
  2   50   165   127   92,1   19   22,4   216   200   23
  3   80   210   168,3   127   22,2   28,4   283   260   45
  4   100   254   200   157,2   22,2   31,8   305   295   83
  6   150   318   269,9   215,9   22,2   36,6   403   -   145
        Short /   Venturi Patt.
  8   200   381   330,2   269,9   25,4   41,1   419   -   227
  10   250   444   387,4   323,8   28,5   47,8   457   -   415
  12   300   521   450,8   381   31,8   50,8   502   -   508
