VANASAN Cast & Forged Steel Valves

ASA 150 - 300 - 600 - 900

These types of valves prevents flow and fully closes in case the direction changes to reserve direction for any reason.

The pressure difference in the desired direction open and disc (or clapet) which lets the fluid to flow with very little friction loss.

They can be used in both horizontal or vertical lines.

They are especially suitable for low flow rates.

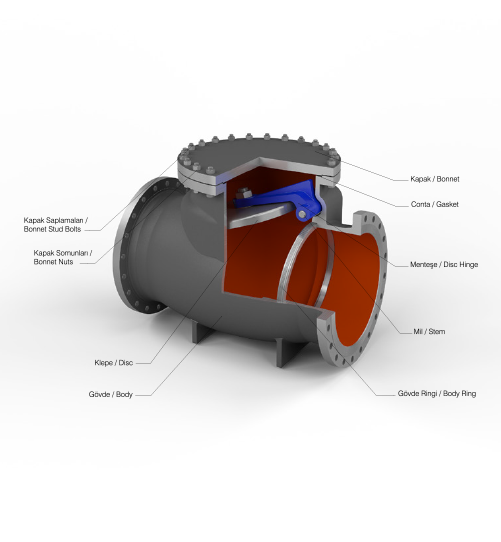

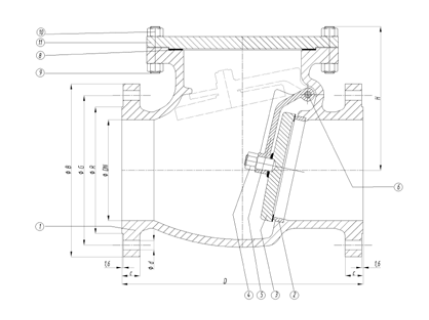

  PART NAME
 1    Body   Cast Steel
 2    Body Ring   Cast Steel
 2a    Body Ring Face   Stainless Steel
 3    Disc   Cast Steel
 4    Disc Face   Stainless Steel
 5    Disc Hinge   Cast Steel
 6    Hinge Pin   Stainless Steel
 7    Plug   Carbon Steel
 8    Gasket   Spiral Wound Gaket
 9    Bonnet-Stud Bolt   Cr Mo Steel
 10    Bonnet Stud Bolt Nut   Carbon Steel
 11    Bonnet   Cast Steel
 12    Name Plate   Aluminium
  ASA 150 Figure V 4010
          Size   Ø B   C   D   Ø G   Ø R   H   App. W
  inch   mm/DN   mm   mm   mm   mm   mm   mm   kg
  2   50   152   19,1   203,2   120,6   92   160   18
  2 ½   65   178   22,3   216   139,7   104,8   160   21
  3   80   190   23,9   241,3   152,4   127   170   30
  4   100   229   23,9   292,1   190,5   157,2   190   44
  5   125   254   23,9   330,2   215,9   185,7   240   63
  6   150   279   25,4   355,6   241,3   215,9   245   72
  8   200   343   28,6   495,3   298,4   269,9   300   131
  10   250   406   30,2   622,3   362   323,8   380   220
  12   300   483   31,8   698,5   431,8   381   430   280
  14   350   533   35   787,4   476,2   412,8   430   435
  16   400   597   36,6   863,6   539,8   469,9   465   565
  18   450   635   39,7   977,9   577,8   533,4   555   720
  20   500   699   42,9   977,9   635   584,2   595   850
  24   600   813   47,7   1295,4   749,3   692,2   660   1500
  32   800   1060,4   55,5   1574,8   977,9   908   880   2285


  ASA 300 Figure V 4020
          Size   Ø B   C   D   Ø G   Ø R   H   App. W
  inch   mm/DN   mm   mm   mm   mm   mm   mm   kg
  2   50   165   22,4   266,7   127   92   150   22
  2 ½   65   190   25,4   292,1   149,3   104,8   170   25
  3   80   210   28,4   317,5   168,2   127   195   45
  4   100   254   31,8   355,6   200   157,2   195   63
  6   150   318   36,6   444,5   269,8   215,9   280   127
  8   200   381   41,1   533,4   330,2   269,9   355   230
  10   250   444   47,8   622,3   387,4   323,8   420   295
  12   300   521   50,8   711,2   450,8   381   440   472


  ASA 600 Figure V 4030
          Size   Ø B   C   D   Ø G   Ø R   H   App. W
  inch   mm/DN   mm   mm   mm   mm   mm   mm   kg
  2   50   165   25,4   292,1   127   92   160   33
  2 ½   65   190   28,4   330,2   149,3   104,8   200   35
  3   80   210   31,8   355,6   168,2   127   200   42
  4   100   273   38,1   431,8   215,9   157,2   255   85
  6   150   356   47,8   558,8   292,1   215,9   340   210
  8   200   419   55,6   660,4   349,2   269,9   440   490
  10   250   508   63,5   787,4   431,8   323,8   495   520
  12   300   559   66,5   838,2   489   381   540   875
  14   350   603   69,9   889   527   412,8   590   950
  16   400   686   76,2   990,6   603,2   469,9   700   1250


  ASA 900 Figure V 4040
          Size   Ø B   C   D   Ø G   Ø R   H   App. W
  inch   mm/DN   mm   mm   mm   mm   mm   mm   kg
  2   50   216   38,1   368,3   165,1   92   190   55
  2 ½   65   244   41,1   419,1   190,5   104,8   230   70
  3   80   241   38,1   381   190,5   127   250   90
  4   100   292   44,5   457,2   235   157,2   305   152
