We Are Producing Heavy-Duty Industrial Valves Since 1979

VANASAN Cast & Forged Steel Valves

ASA 150 - 300

Theese types of valves are used to regulate or to throttle the flow.

Flow control in these valves can be made by small increments.

Pressure drop obtained by throttling should not go over %20 because it can lead to noisy vibrations consequently to mechanical failures in the valve and piping system.

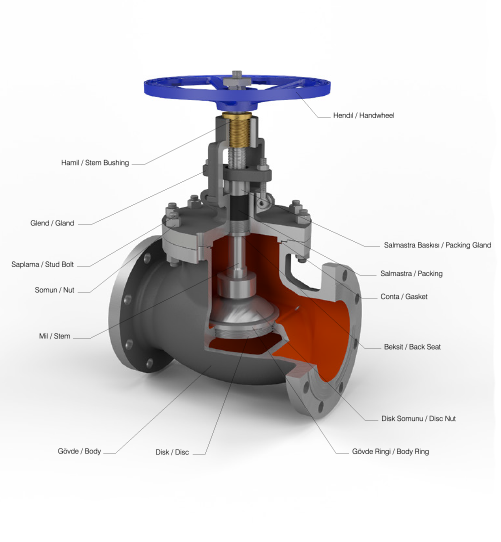

  PART NAME
 1    Body   Cast Steel
 2    Body Ring   Carbon Steel
 2a    Body Ring Face   Stainless Steel
 3    Disc   Cast Steel
 3a    Disc Face   Stainless Steel
 4    Washer   Stainless Steel
 5    Disc Nut   Cast Steel
 6    Stem   Stainless Steel
 7    Gasket   Spiral Wound Gasket
 8    Bonnet   Cast Steel
 9    Back Seat Ring   Stainless Steel
 10    Packing   Graphite
 11    Bonnet Stud-Bolt   CrMo Steel
 11a    Bonnet Stud Nut   Carbon Steel
 12    Packing Gland   Stainless Steel
 13    Gland   Cast Steel
 14    Gland Bolt   Stainless Steel
 15    Stem Bushing   Carbon Steel
 16    Handwheel   Ductile Iron
 17    Handwheel Washer   Steel
 18    Handwheel Nut   Steel
 19    Grease Fitting   Steel
 20    Name Plate   Aluminium

  ASA 150 Figure V 3010
          Size   Ø B   Ø G   Ø R   C   Ø dxn   D   H   Ø M   App. W
  inch   mm   mm   mm   mm   mm   mm   mm   mm   mm   kg
  2   50   152,4   120,6   92   19,1   19 x 4   203,2   350   200   22
  2 ½   65   177,8   139,7   104,8   22,3   19 x 4   216   385   230   27
  3   80   190,5   152,4   127   23,9   19 x 4   241,3   400   230   38
  4   100   228,6   190,5   157,2   23,9   19 x 8   292,1   525   250   60
  5   125   254   215,9   185,7   23,9   22,2 x 8   355,6   530   300   80
  6   150   279,4   241,3   215,9   25,4   22,2 x 8   406,4   600   350   94
  8   200   342,9   298,4   269,9   28,6   22,2 x 8   495,3   690   400   180
  10   250   406,4   362   323,8   30,2   25,4 x 12   622,3   745   500   270
  12   300   482,6   431,8   381   31,8   25,4 x 12   698,5   810   500   430
  14   350   533,4   476,2   412,8   35   28,5 x 12   787,4   960   550   500


  ASA 300 Figure V 3020
          Size   Ø B   Ø G   Ø R   C   Ø dxn   D   H   Ø M   App. W
  inch   mm   mm   mm   mm   mm   mm   mm   mm   mm   kg
  2   50   165   127   92   22,4   19 x 8   266,7   350   230   27
  2 ½   65   190   149,3   104,8   25,4   22,2 x 8   292,1   380   250   38
  3   80   210   168,3   127   28,4   22,2 x 8   317,5   460   250   60
  4   100   254   200   157,2   31,8   22,2 x 8   355,6   580   350   90
  6   150   318   269,8   215,9   36,6   22,2 x 12   444,5   675   400   122
  8   200   381   330,2   269,9   41,1   25,4 x 12   558,8   780   500   275
  10   250   445   387,4   323,8   47,8   28,5 x 16   622,3   1150   500   450
  12   300   521   450,8   381   50,8   31,8 x 16   711,2   940   500   600
  16   400   648   571,5   469,9   57,2   35 x 20   863,6   1212   500   1150

1690 KB - VIEW PDF

Cast Steel Globe Valves

ASA 150 - 300 / PDF

  1690 KB - VIEW PDF
